Nackenstütze  - Volvo Amazon

Kopfstützen hatte der Volvo Amazon bis zum letzten Modelljahr nicht serienmäßig und dann auch nur auf den Vordersitzen. Allerdings waren Kopfstützen immer als Option erhältlich und bei Sitzen ab Modelljahr 1965 ist es möglich, eine Kopfstütze selbst nachzurüsten.

Aus Sicherheitsgründen sollte Ihr Auto mit einer Kopfstütze ausgestattet sein, da diese die Auswirkungen möglicher Schleudertrauma-Verletzungen verringert und somit die Sicherheit erheblich erhöht.

Folgende Fahrzeuge haben Vordersitze, die für die Aufnahme von Nackenstützen vorbereitet sind:

• Volvo Amazon P120, Fahrgestellnummer ab 166.400
• Volvo Amazon P130, Fahrgestellnummer ab 84.600
• Volvo Amazon Kombi P220, Fahrgestellnummer ab 17.950

Der Zusammenbau ist nicht besonders kompliziert, aber erfordert gründliche Planung. Denken Sie bitte daran, behutsam vorzugehen, denn Sie werden Löcher in die Polsterung an der Oberseite des Sitzes bohren und das muss für ein optimales Ergebnis richtig geplant sein.

Alle für den Zusammenbau benötigten Teile finden Sie im Bausatz mit Artikel Nummer „686367-SET“ . Wir produzieren die Bezüge für die Kopfstützen, die Sie unter dem jeweiligen Innenausstattungscode finden, in unserer Produktionsabteilung in Fristad.

So montieren Sie die Nackenstütze:

1. Entfernen der Rückenlehne.
Entfernen Sie zunächst die Rückenlehne vom Sitz, indem Sie die Schrauben an der Klapphalterung und am Lenkrad der Lendenstütze lösen. Es ist viel einfacher, mit dem Stuhl außerhalb des Autos zu arbeiten.

2. Entfernen des Bezugs der Rückenlehne.
Unten an beiden Seiten der Rückenlehne befinden sich Metallklammern, die vom Klappbeschlag verdeckt sind. Diese sollten durch vorsichtiges Auseinanderziehen mit einer Zange vom Polster gelöst werden, ohne sie zu zerstören. Um die Polster abnehmen zu können, muss zusätzlich die Schiene an der Unterseite der Rückenlehne etwas gelöst werden, was am einfachsten mit einem Schraubenzieher zu bewerkstelligen ist. Seien Sie vorsichtig, da die Polster leicht verrutschen und dadurch beschädigt werden können.

3. Loch in das Schaumgummi schneiden.
Nach dem Entfernen des Rückenlehnenbezugs müssen oben in das Schaumgummi Löcher geschnitten werden, damit die Rohre eingeführt werden können. Nehmen Sie zunächst die inneren Führungshülsen (lange Metallrohre) und dann die äußeren Führungshülsen (Kunststoffrohre).

4. Innenseite verstärken.
Messen Sie exakt, wo die Hülsen (Rohre) montiert werden müssen und markieren Sie dies mit einem Stift. Entfernen Sie nun den markierten Bezug und kleben Sie eine Verstärkung auf der Rückseite an, das kann ein Stück Vinyl, Stoff oder anderes geeignetes Material sein, dass ein Ausfransen an den Löchern verhindern soll.

5. Löcher für die Steuerhülsen in den Bezug schneiden.
Mit den Steuerhülsen im Stuhlsrücken ziehen Sie nun zunächst den Bezug wieder vorsichtig auf die Rückenlehne. Sie ziehen, bis Sie sehen, wie die Steuerhülsen sich leicht von unten gegen den Bezug drücken. Kontrollieren und nochmals kontrollieren, dass alles wirklich richtig sitzt, bevor Sie die Löcher in den Bezug schneiden an der Stelle, wo die Steuerhülsen sich abzeichnen.

6. Bezug wieder auf den Rücken ziehen.
Bringen Sie nun den Bezug wieder auf die Rückenlehne und montieren Sie anschliessend die Rückenlehne wieder auf dem Sitz. Wenden Sie hierzu den Rücken so, dass Sie an die Schiene an der Unterseite kommen und befestigen Sie diesen wieder mit Hilfe einer Zange. Bitte stellen Sie sicher, dass Sie den Bezug nicht mit der Zange beschädigen, ein Tip ist, hier ein Stück schützenden Stoff zwischen Zange und Bezug zu legen. Befestigen Sie nun auch die Metallklammern wieder.

7. Montieren Sie die Nackenstütze.

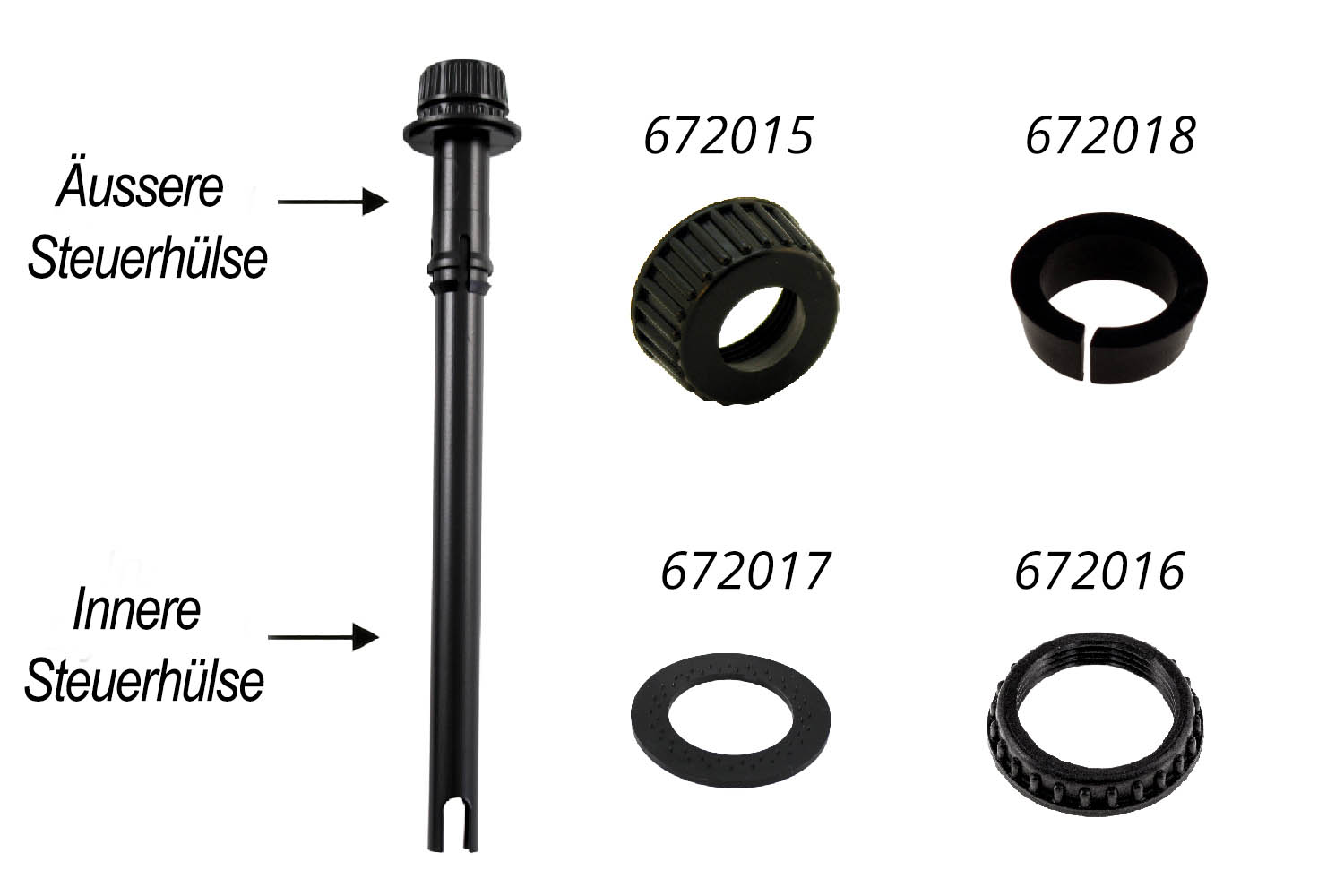

Auf die Steuerhülsen legen Sie nun die Unterlegscheibe Art.nr. 672017 (bitte mit den Zacken nach unten montieren) und schrauben die Mutter mit der Art.nr. 672016 fest. Auf die Nackstützen-Stäbe muss noch die Mutter mit der Art.nr. 672015 und die Hülse mit der Art.nr. 672018 angebracht werden. Dann ist es soweit und die Nackenstützen-Stäbe können in die Steuerhülsen in der gewünschten Höhe eingestellt werden. Die Mutter wird festgezogen, um die Nackenstütze dauerhaft zu fixieren.
